Possibilità di impiego dei sensori ad ultrasuoni

Fig. 2: Un sensore a ultrasuoni misura il livello senza la necessità di avere capacità di programmazione

3.2 Misura del livello – Esempio di applicazione:
Controllo automatizzato della pompa sulla base del livello

Situazione:

Cerchi una soluzione per misurare e monitorare facilmente il livello di serbatoi, pozzi o vasche? Che possa anche avviare automaticamente una pompa di riempimento e svuotamento se necessario? Ma non avendo capacità di programmazione oppure non sufficienti non hai mai optato per questa soluzione?

La nostra soluzione per te:

Possiamo tranquillizzarti! Per realizzare i tuoi desideri non serve alcuna conoscenza di programmazione.

Basta abbinare un sensore a ultrasuoni con un display multifunzione con uscita di commutazione. Attraverso il sensore si rileva il livello della sostanza che viene inviato come segnale al display. Questo a sua volta interpreta il segnale di misura e indica in tempo reale il valore massimo.

L'uscita di commutazione è necessaria per poter collegare il comando pompa desiderato. Con questa aggiunta, se necessario è anche possibile realizzare altre applicazioni automatiche, come ad esempio il controllo delle valvole magnetiche o l'accensione/lo spegnimento delle luci.

Gli ambiti di applicazione sono svariati.

4. Applicazione di sensori a ultrasuoni per la misurazione delle distanze

Rispetto alle soluzioni classiche, come i sensori laser, i sensori a ultrasuoni sono un'alternativa conveniente per misurare la distanza. Consentono una misurazione della distanza in tempo reale con diverse portate e sono la soluzione ottimale per rilevare oggetti con superfici lisce che riflettono i suoni, come metallo o vetro oppure per liquidi con elevata capacità riflettente, come acqua e olio.

La misurazione della distanza avviene senza contatto, il che consente di ridurre al minimo i segni di usura. In mancanza di un contatto meccanico con l'oggetto da rilevare, anche la manutenzione ordinaria e straordinaria è trascurabile. Infatti sono sufficienti i normali controlli di funzionamento di routine e una pulizia regolare del sensore, di modo che sporcizia e depositi non compromettano il rilevamento.

Nel misurare le distanze, i sensori a ultrasuoni dimostrano i propri limiti soltanto in presenza di condizioni esterne che incidono sulla trasmissione dei suoni, come forte pioggia, vento, oscillazioni di temperatura o un'elevata umidità dell'aria. In questi casi potrebbero verificarsi differenze di misura.

Anche gli oggetti o le sostanze che assorbono i suoni come l'espanso oppure gli oggetti con superficie porosa possono costituire un problema per i sensori e richiedere il ricorso a soluzioni alternative.

Un altro vantaggio dei sensori a ultrasuoni è la facile installazione, che richiede soltanto l'orientamento verticale e l'assenza di ostacoli verso il target.

4.1 Vantaggi e limiti di utilizzo dei sensori a ultrasuoni per il rilevamento della distanza

Vantaggi:	Limiti:	Esempi di soluzioni alternative:
Compatibilità con molti oggetti e sostanze Rilevamento affidabile in tempo reale Diverse portate disponibili Rilevamento a distanza senza contatto quindi senza usura Facile installazione e manutenzione Soluzione conveniente	Misurazione imprecisa in presenza di oggetti fortemenete riflettenti o target fonoassorbenti (ad es. espanso, feltro, blocchi di cemento porosi) Possibili differenze di misura in caso di condizioni ambientali che interferiscono con la trasmissione del suono (ad es. forte vento, pioggia, rumore, oscillazioni di temperatura, elevata umidità dell'aria, blocchi di cemento intorno all'area Limitazioni nel rilevamento di oggetti che si muovono velocemente Necessità i un orientamento verticale e senza ostacoli e posizionamento preciso rispetto all'oggetto da rilevare	Sensori laser Barriere fotoelettriche / Fotocellule Sensori capacitivi Indicatori di livello radar Sistemi di telecamere

I sensori a ultrasuoni per la misurazione della distanza si trovano qui:

Vai ai sensori a ultrasuoni per la misurazione della distanza

---

Fig. 3: Alternativa ai sensori della distanza: sensori a ultrasuoni

4.2 Misurazione della distanza – Esempio di applicazione:
Assistenza alla retromarcia per autocarri durante il carico

Situazione:

Per gli autisti, spesso la visuale sul retro è un problema e soprattutto la retromarcia può rivelarsi una manovra complicata. In particolare quando viene caricato l'autocarro, a volte possono verificarsi danni o infortuni.

Non devono più essere all'ordine del giorno. Prima che tutti gli autocarri siano dotati di costosi assistenti alla retromarcia, è possibile ricorrere a una soluzione economica.

La nostra soluzione per te:

Per migliorare le manovre di retromarcia, è possibile usare i sensori a ultrasuoni come assistenti alla retromarcia. Si installano lungo le rampe di carico e misurano con precisione la distanza tra autocarro e rampa. Infine, inoltrano i dati in tempo reale, ad esempio a una colonnina segnaletica.

In combinazione con una colonnina segnaletica è possibile inoltre che l'autista visualizzi la distanza. Una spia verde segnala ad esempio che la distanza va bene, mentre una spia rossa indica che l'autocarro è troppo vicino alla rampa. Con una colonnina di segnalazione con segnalatore acustico è possibile usare i segnali acustici per accompagnare le varie fasi.

Con questi prodotti puoi realizzare questa soluzione!

Sensore a ultrasuoni microsonic mic+600/IU/TC

Vai ai sensori a ultrasuoni

Colonnina di segnalazione unità completa Eaton 171424 - SL7-100-L-RG-24LED

Vai alla colonnina di segnalazione

In abbinamento:

Angolare di montaggio Eaton 171446 - SL7/4-FW

Relè di accoppiamento PHOENIX 2903370 - RIF-0-RPT-24DC/21

Segnalatore acustico Eaton 171281 - SL7-AP24

---

5. Prospettive: altre possibilità di impiego potenziali per i sensori a ultrasuoni

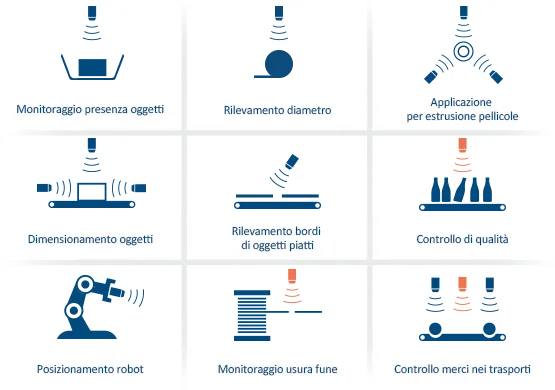

Fig. 4 Esempi di campi di applicazione per sensori a ultrasuoni

Ora hai visto un paio di esempi su come puoi utilizzare i sensori a ultrasuoni. Danno soltanto un'idea sul potenziale dei sensori. Le possibilità di impiego sono praticamente illimitate. Ecco un altro assaggio delle possibili applicazioni dei sensori a ultrasuoni:

• Misurazione di diametri ad es. di tubi, cavi od oggetti cilindrici
• Misurazione di oggetti in riferimento ad altezza e larghezza
• Rilevamento bordi di oggetti piatti per un posizionamento preciso nei processi di produzione
• Controlli dell'usura funi nell'industria pesante o della navigazione o negli ascensori per aumentare la sicurezza
• Posizionamento robot nei dispositivi medici o nell'automazione di processo
• Impiego su estrusori per garantire lo spessore e la qualità perfetti
• Monitoraggio di supporti per carichi o serbatoi di trasporto per garantire la sicurezza durante il trasporto

Questi esempi rivelano l'enorme versatilità e l'ampio spettro di applicazione dei sensori a ultrasuoni.

Dai controlli presenze ne più svariati scenari fino al controllo qualità di diversi materiali – la versatilità di questi sensori si nota in una vasta gamma di applicazioni. La versatilità di sensori a ultrasuoni non conosce praticamente limiti.

---

Che si tratti di rilevare oggetti, misurare il livello o la distanza, i sensori a ultrasuoni sono veri e propri strument universali adatti all'uso in tante applicazioni diverse. Non serve ricorrere sempre solo a soluzioni costose, dai un'occhiata alle possibilità di impiego flessibili offerte dai sensori a ultrasuoni. Ora conosci non solo i loro limiti, ma anche tutto il loro potenziale, che li rende utili per soluzioni non convenzionali per le vostre esigenze senza dover ricorrere ai prodotti classici e spesso anche più costosi. Scopri le possibilità di impiego dei sensori a ultrasuoni per i tuoi prodotti e rivoluziona i processi di misura oggi stesso!
